Praktisch | Pimp my tractor: Rückfahrkamera von Mekra montieren

Pimp my tractor-Gewinner Maximilian Schröder möchte das System zukünftig weiter Ausbauen und noch eine Kamera­schnittstelle am Heck seines Xylons montieren. (Bildquelle: Bertling)

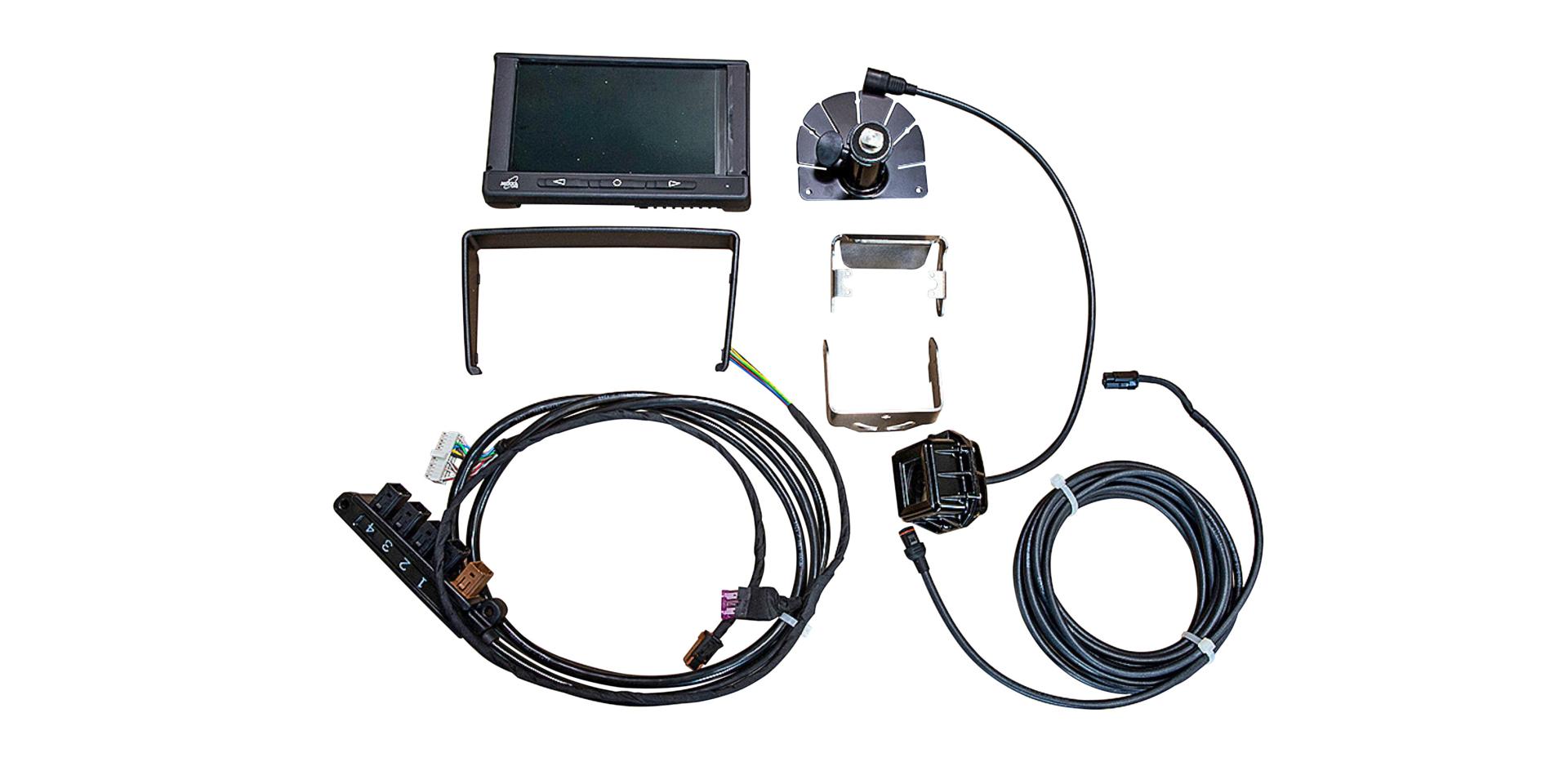

Bis zu vier analoge Kameras können an der Steckerleiste und das Display angeschlossen werden. (Bildquelle: Bertling)

Als passende Position für den Bildschirm erwies sich der Platz rechts neben der Mittelkonsole oberhalb der Fußbremse. Für einen stabilen Halt sorgt ein Edelstahlhalter, der an das Lüftungsgehäuse aus Metall angeschraubt wird und in der Neigung eingestellt werden kann. (Bildquelle: Bertling)

Der mitgelieferte Universalhalter mit Kugelkopf wird nun an den Edelstahlhalter ge­schraubt und der Bildschirm angebracht. Alternativ kann der Bildschirm auch an bestehende Kugelhalter geklemmt oder über Gewindebohrungen in der Rückseite direkt angeschraubt werden. (Bildquelle: Bertling)

Das Kabel des Monitors wird per Flachstecker verbunden. Am anderen Ende befindet sich die Steckerleiste für bis zu vier Kameras sowie die Stromversorgung. Die Steckerleiste platzieren wir in der rechten Seitenkonsole und führen das Kabel unter der Fußmatte her zum Monitor. (Bildquelle: Bertling)

Um die passende Montage­position für die Kamera zu finden, schrauben wir zunächst die Edelstahlhalter sowie das Edelstahldach an die Kamera. Dieses schützt das aus Aluminium-Druckguss gefertigte Kameragehäuse vor Beschädigungen von oben. (Bildquelle: Bertling)

Die Kamera schrauben wir an das abgekantete Blech der Nummernschildhalterung am Dach. Zur Verstärkung wird auf der Oberseite ein gebohrtes Flacheisen untergelegt. Das 5 m lange Kabel führen wir durch den C-Holm in die Seitenkonsole. (Bildquelle: Bertling)

Das Kamerakabel stecken wir in die Steckerleiste (schwarzer Stecker). Soll die Kamera per Trigger aktiviert werden, müssen Sie die Belegung des Steckerplatzes in der Betriebsanleitung nachschlagen. Der braune Stecker dient der Stromversorgung. (Bildquelle: Bertling)

Die Stromzufuhr entnehmen wir an der Zuleitung des mit Zündstrom versorgten Zigarettenanzünders. Da der Bildschirm keine separate Aktivierungstaste hat, wird er über das Schalten der Zündung aktiviert. Eine 3-A-Sicherung sichert separat. (Bildquelle: Bertling)

Nach dem Einschalten der Zündung startet der Bildschirm automatisch. Die 70°-­ Kamera ermöglicht einen guten Blick auf den hinteren Anbauraum und ist auf den Arbeitsbereich der angehängten oder angebauten Maschine fokussiert. (Bildquelle: Bertling)
