Voreilung am Traktor berechnen und Reifen wählen: Ein Rechenexempel
Ob abgefahrene Reifen ersetzt werden sollen oder der Schlepper eine andere Schuhgröße bekommt: Es gilt, einige Dinge bei der Um- bzw. Neubereifung zu beachten.
Spezialist auf diesem Gebiet ist Herwig Kühne vom Reifenservice Kühne in Hofgeismar in der Nähe von Kassel. Seit rund 50 Jahren berät er seine zahlreichen Kunden aus der Landwirtschaft zu passenden Reifenkombinationen. Zudem sprachen wir mit Stefan Rössler von Michelin, der die Produkt- und Anwendungstechnik im Bereich der Agrarreifen betreut.
IF/VF: Improved Flexion (IF) bis zu 20 % mehr Traglast, Very high Flexion (VF) bis zu 40 % mehr Traglast
710: Reifenbreite in mm
70: Flankenquerschnitt in % zur Reifenbreite
R: Radialreifen
38: Felgendurchmesser in Zoll
172: Load- bzw. Lastindex (LI), hier bis zu 6 300 kg pro Rad
D: Speed- bzw. Geschwindigkeitsindex, hier bis zu 65 km/h
TL: Tubeless, der Reifen wird schlauchlos gefahren, alternativ:
TT: Schlauch erforderlich
Herausforderung: Voreilung

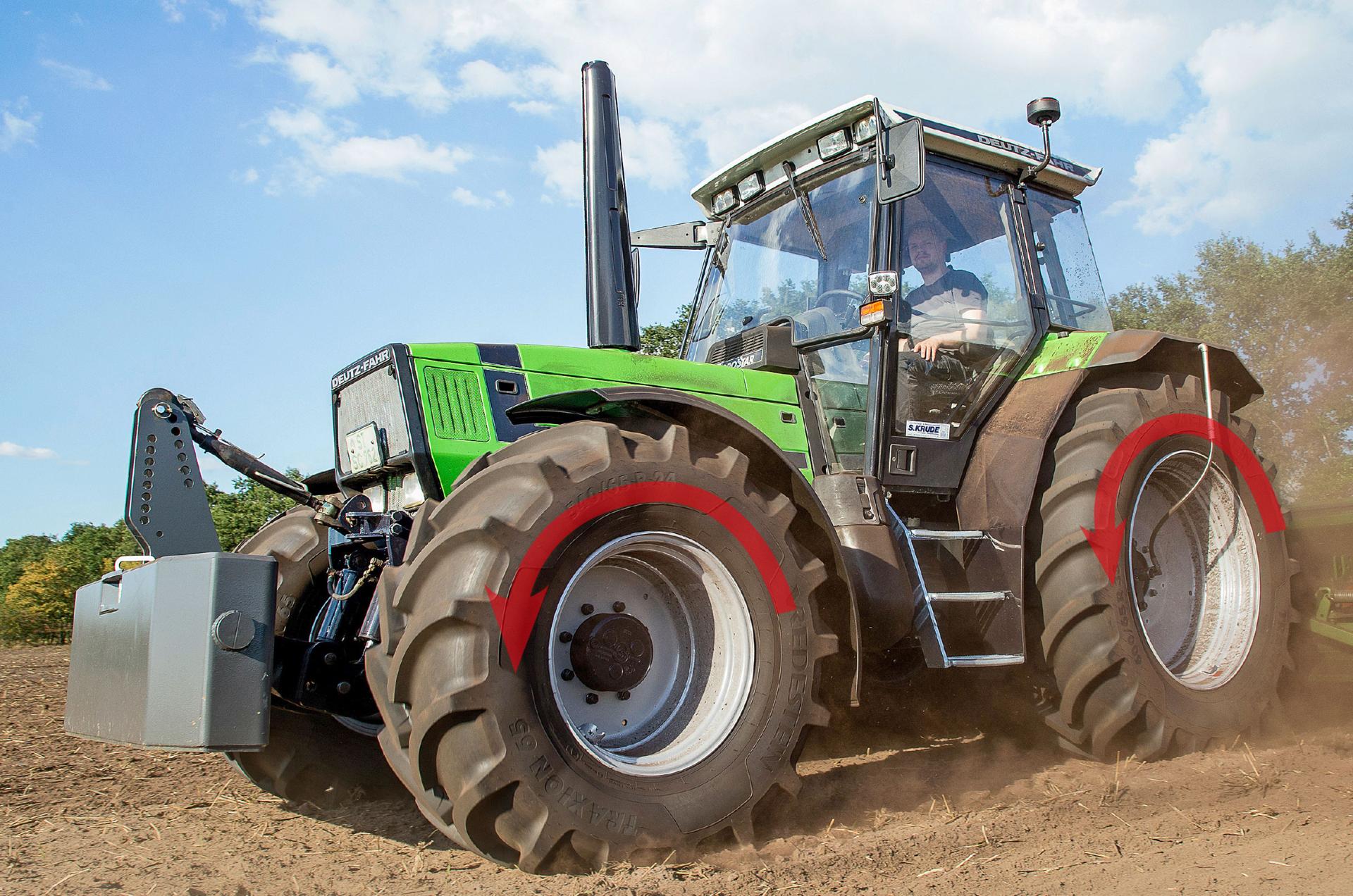

Der wohl wichtigste Punkt bei der Neu- oder Umbereifung ist das Einhalten der passenden Voreilung der Vorderräder. Voreilung bedeutet, dass die Vorderräder bei eingeschaltetem Allrad etwas schneller die gleiche Wegstrecke zurücklegen als die angetriebenen Hinterräder. Dies bringt bei Ackerarbeiten eine bessere Zugleistung und schont Reifen und Getriebe.
Jetzt bestellen und weiterlesen!
profi - Das Fachmagazin für Landtechnik
Upgrade für Heftleser
Heftleser? Jetzt günstig upgraden!
25,80 EUR
/
Jahr
Profitieren Sie vom nahtlosen Überang zwischen Heft und Website
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Spezialist auf diesem Gebiet ist Herwig Kühne vom Reifenservice Kühne in Hofgeismar in der Nähe von Kassel. Seit rund 50 Jahren berät er seine zahlreichen Kunden aus der Landwirtschaft zu passenden Reifenkombinationen. Zudem sprachen wir mit Stefan Rössler von Michelin, der die Produkt- und Anwendungstechnik im Bereich der Agrarreifen betreut.
IF/VF: Improved Flexion (IF) bis zu 20 % mehr Traglast, Very high Flexion (VF) bis zu 40 % mehr Traglast
710: Reifenbreite in mm
70: Flankenquerschnitt in % zur Reifenbreite
R: Radialreifen
38: Felgendurchmesser in Zoll
172: Load- bzw. Lastindex (LI), hier bis zu 6 300 kg pro Rad
D: Speed- bzw. Geschwindigkeitsindex, hier bis zu 65 km/h
TL: Tubeless, der Reifen wird schlauchlos gefahren, alternativ:
TT: Schlauch erforderlich
Herausforderung: Voreilung
Der wohl wichtigste Punkt bei der Neu- oder Umbereifung ist das Einhalten der passenden Voreilung der Vorderräder. Voreilung bedeutet, dass die Vorderräder bei eingeschaltetem Allrad etwas schneller die gleiche Wegstrecke zurücklegen als die angetriebenen Hinterräder. Dies bringt bei Ackerarbeiten eine bessere Zugleistung und schont Reifen und Getriebe.
Jetzt bestellen und weiterlesen!
profi - Das Fachmagazin für Landtechnik
Upgrade für Heftleser
Heftleser? Jetzt günstig upgraden!
25,80 EUR
/
Jahr
Profitieren Sie vom nahtlosen Überang zwischen Heft und Website
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Wie groß die Voreilung sein darf, gibt jeder Fahrzeughersteller prozentual zur jeweiligen Hinterradumdrehung an. Oft liegt die zulässige Voreilung zwischen 0 und 5 %. Bei manchen Traktoren ist auch eine untere Grenze von 1 % bzw. eine obere Grenze von 4 % angegeben. Zugriff auf diese Daten haben vor allem Reifenhändler und Werkstätten. Ist die Voreilung zu groß oder gar negativ, kommt es vor allem bei Traktoren mit 40 km/h Höchstgeschwindigkeit oder mehr, bei denen der Allradantrieb zum Bremsen hinzugeschaltet wird, zu Verspannungen. Diese lassen sich durch ein schlagendes Geräusch beim erneuten Lösen der Bremse vernehmen. Hierdurch werden die Allradkupplung, das Vorderachsdifferenzial, die Achslagerungen und die Reifen in Mitleidenschaft gezogen.
Um diesen Effekt zu eliminieren, raten die Experten dazu, die Voreilung noch genauer zu bestimmen und auf das Einsatzfeld des Traktors zu schauen. Die langjährige Erfahrung zeigt, dass sich bei Traktoren, die
gleichermaßen für Transport- und Ackerarbeiten genutzt werden, eine Voreilung zwischen 1,5 bis 3 % optimal ist.
Diese Voreilung zu erreichen ist nicht immer ganz leicht. Denn bestimmte Parameter wie die Abrollumfänge der Reifen oder das Übersetzungsverhältnis (i-Wert) des Traktors müssen bekannt sein oder ermittelt werden.
Abrollumfänge bestimmen
Soll der Traktor ringsum mit neuen Reifen bestückt werden, lassen sich die statischen Abrollumfänge in den Reifen-Datenblättern unter nominaler Belastung (Maximallast entsprechend dem Lastindex mit angegebenem Luftdruck) nachschauen.

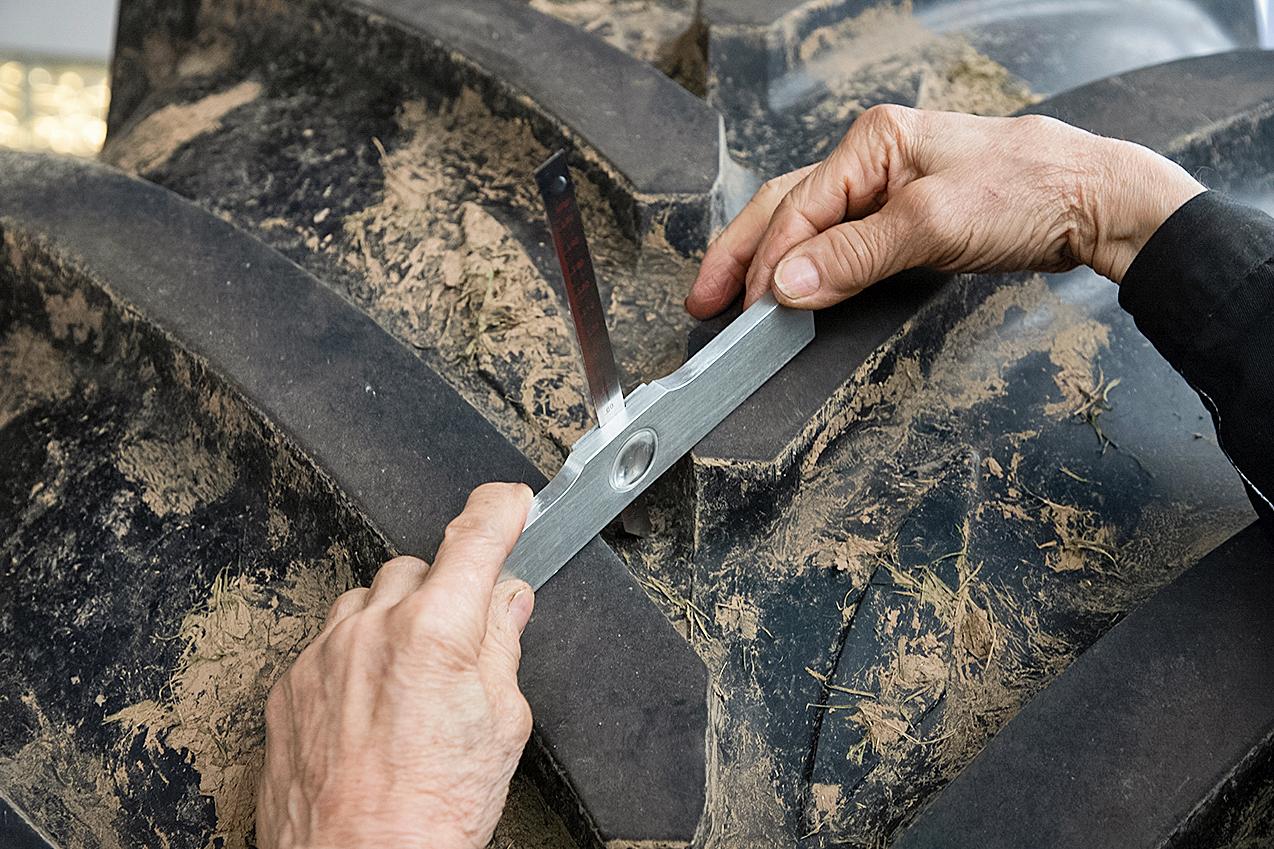

Etwas aufwändiger ist die Ermittlung, wenn z. B. nur die Vorderreifen ersetzt werden sollen, weil die Hinterreifen noch in Ordnung sind. Dann gilt es die aktuelle Profiltiefe der Hinterreifen bestenfalls an drei Stellen (Mitte und außen) in Laufrichtung nachzumessen. Schauen Sie danach in das Datenblatt des Reifens und berechnen Sie die Differenz zur angegebenen Stollenhöhe im Neuzustand. Ist die Stollenhöhe beispielsweise 2 cm geringer im Vergleich zum Neuzustand, gilt es die Abnutzung mit in die Berechnung einzubeziehen. Ein Vorschlag, wie Sie dies machen können, finden Sie in der angeführten Beispielrechnung. Der aktuelle Rollumfang dient nun als Grundlage für die Suche des passenden Vorder- bzw. des Hinterreifens.
