Ideen aus der Praxis: Zweiter Kreislauf für den Massey Ferguson 133 super

Wir präsentieren Ihnen hier jeden Monat spannende Ideen: Von der Praxis, für die Praxis. Hier ein zusätzlicher Hydraulikkreislauf und viele weitere Tipps.

vor 3 Tagen

Durch den Anbau eines zusätzlichen Hydraulikkreises ist der Einsatz eines Seiten-Auslegemulchers möglich. (Bildquelle: Schonunger)

Die originale Hydraulikpumpe an meinem Massey Ferguson 133 super aus dem Baujahr 1977 ist innen im Getriebegehäuse montiert und kann entweder das Heckhubwerk oder durch Umstellen eines Kugelhahns die Steuergeräte speisen. Jedoch konnte ich so z. B. keinen Auslegemulcher betreiben, da ein gleichzeitiges Heben oder Senken und ein Ausfahren des Mulchers nicht möglich waren. Da sich der kompakte, wendige Schlepper für solche Arbeiten aber super eignet, baute ich einen zusätzlichen Hydraulikkreislauf an.

Stefan Schonunger führte bereits mehrere Optimierungen, wie den Anbau eines Fronthubwerks, an seinem kompakten MF durch. (Bildquelle: Schonunger)

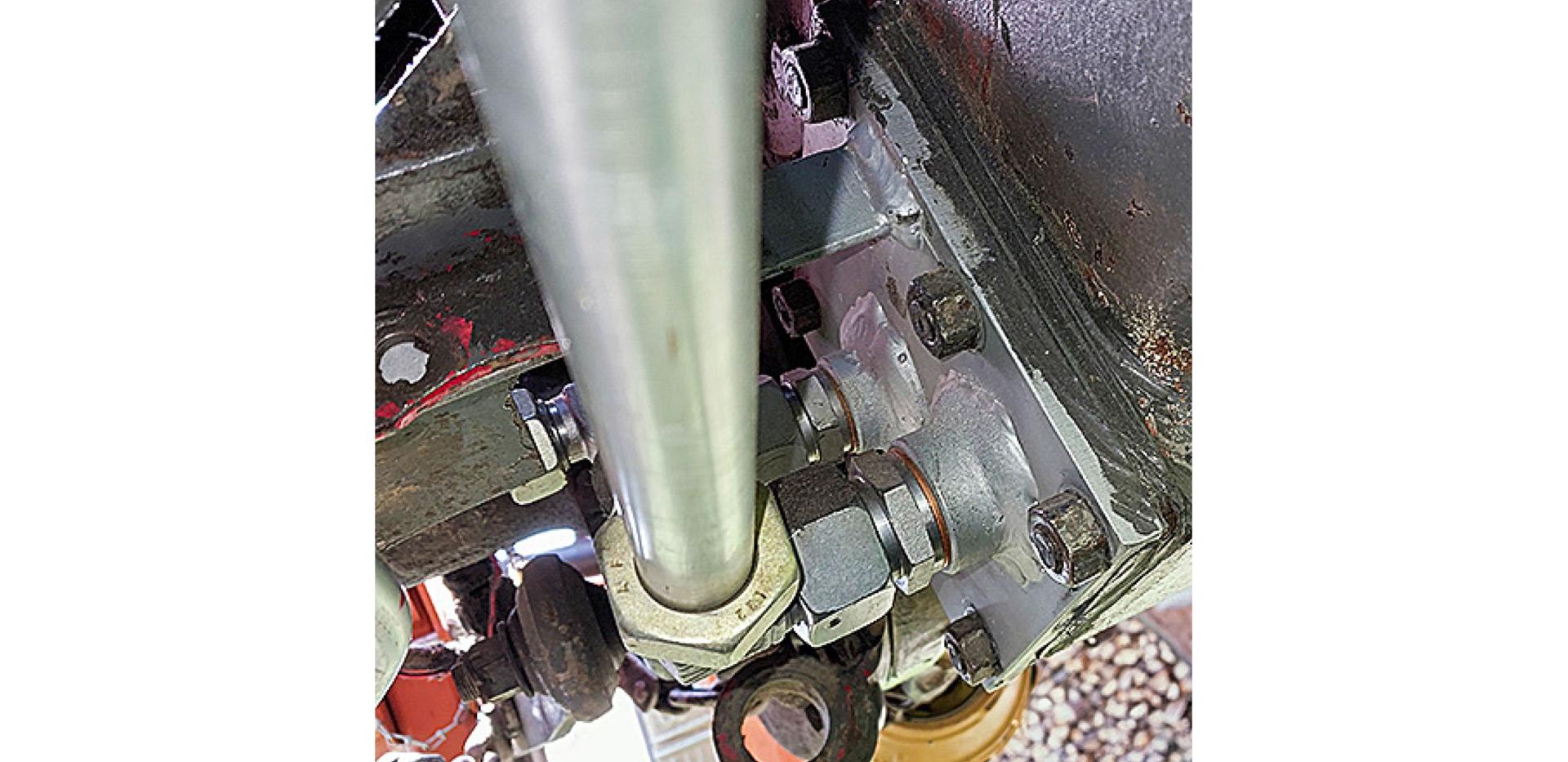

Hierfür demontierte ich den seitlichen Zapfwellenantrieb für den Messerbalken und baute einen Flanschdeckel aus einer 12 mm dicken Stahlplatte. In diesen wurden zwei Gewindebuchsen für die Ölentnahme aus dem gemeinsamen Ölhaushalt bzw. den Rücklauf eingeschweißt. Der Rücklauf wurde an der Innenseite mit einem Stück Rohr versehen, welches das Öl nach unten ableitet. So kommt es nicht zu Verwirbelungen am Saugrohr, und die Pumpe zieht keine Luft. Hierbei handelt es sich um eine 50 l fördernde Zahnradpumpe, die ich am Stirnradgehäuse des Motors mit passendem Ritzel anflanschte. Dieser Flanschpunkt war vorhanden, da sich hier bei anderen Typen die Pumpe für die Servolenkung befindet.

Jetzt bestellen und weiterlesen!

profi - Das Fachmagazin für Landtechnik

Upgrade für Heftleser

Heftleser? Jetzt günstig upgraden!

25,80 EUR / Jahr

Profitieren Sie vom nahtlosen Überang zwischen Heft und Website
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Vorteilspreise im Shop

Jetzt bestellen

Digital Probeabo

Jetzt testen und sofort weiterlesen!

BESTSELLER

1,00 EUR
im 1. Monat
danach 12,95 EUR / Monat

Testmonat

Sorglos testen: Beginnen Sie unverbindlich - jederzeit kündbar
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Vorteilspreise im Shop

Jetzt testen

Digital Jahresabo

Sparen Sie mit dem profi Jahreszugang.

139,80 EUR / Jahr

Sparen Sie im Vergleich zum monatlichen Abo und genießen Sie den vollen Jahreszugang
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Vorteilspreise im Shop

Jetzt bestellen

Bereits Abonnent?

Weitere profi Produkte finden Sie hier.

Stefan Schonunger führte bereits mehrere Optimierungen, wie den Anbau eines Fronthubwerks, an seinem kompakten MF durch. (Bildquelle: Schonunger)

Jetzt bestellen und weiterlesen!

profi - Das Fachmagazin für Landtechnik

Upgrade für Heftleser

Heftleser? Jetzt günstig upgraden!

25,80 EUR / Jahr

Profitieren Sie vom nahtlosen Überang zwischen Heft und Website
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Vorteilspreise im Shop

Jetzt bestellen

Digital Probeabo

Jetzt testen und sofort weiterlesen!

BESTSELLER

1,00 EUR
im 1. Monat
danach 12,95 EUR / Monat

Testmonat

Sorglos testen: Beginnen Sie unverbindlich - jederzeit kündbar
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Vorteilspreise im Shop

Jetzt testen

Digital Jahresabo

Sparen Sie mit dem profi Jahreszugang.

139,80 EUR / Jahr

Sparen Sie im Vergleich zum monatlichen Abo und genießen Sie den vollen Jahreszugang
Zugang zu sämtlichen Inhalten auf profi.de
Zugriff auf alle profi Ausgaben und Sonderhefte (Digital)
Vorteilspreise im Shop

Jetzt bestellen

Bereits Abonnent?

Weitere profi Produkte finden Sie hier.

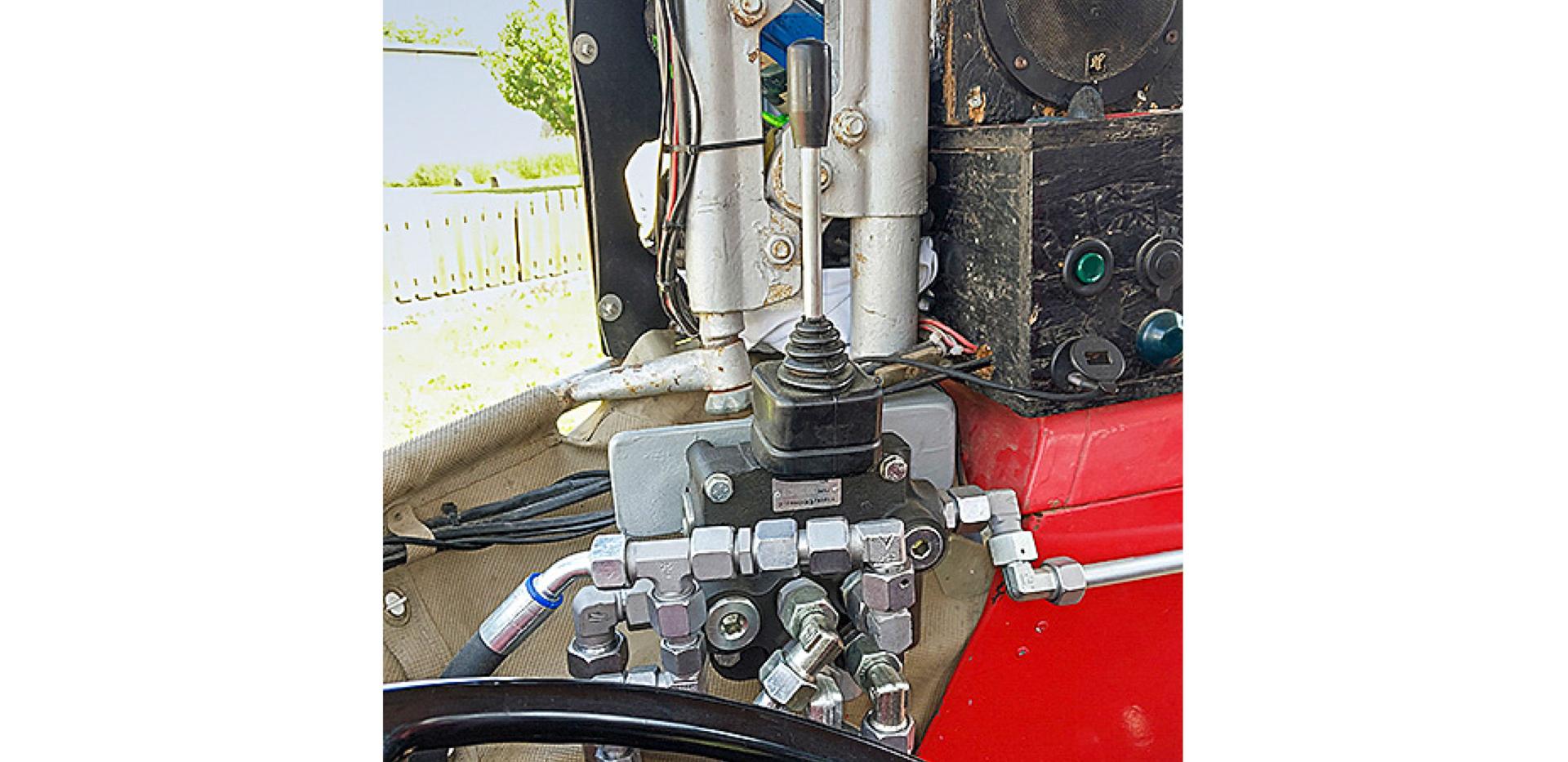

Das Öl wird von der Pumpe durch einen Filter aus dem Getriebegehäuse angesaugt. Von hier aus führt der Ölstrom zu einem Kreuzsteuergerät, das ich an den rechten Kotflügel schraubte. Darüber kann ich nun zwei doppeltwirkende Funktionen betätigen. Um zu hohe Belastungen auf die Steuerräder des Motors zu vermeiden, habe ich den Druck auf 170 bar begrenzt.

Stefan Schonunger, 97509 Unterspiesheim

(Bildquelle: Redaktion profi)

Düngerschnecke und Kotflügel

Wir haben uns eine gezogene Einzelkornsämaschine Precea 6000 TCC von Amazone neu zugelegt. Amazone konnte uns zu dieser Maschine keine Düngerbefüllschnecke anbieten, weshalb wir diese selbst nachrüsteten. Bei Transportfahrten wird die hydraulisch angetriebene Schnecke senkrecht an die Maschine gestellt, wodurch die Transportbreite eingehalten wird. Zum Befüllen wird sie mit der parallelogrammgeführten Halterung schräg gestellt. Diese wurde direkt von Amazone aus dem Zubehör bestellt und von mir etwas angepasst. Zudem rüsteten wir an der Maschine Kotflügel nach.

Hans-Theo Claßen, 47665 Sonsbeck

Die Befüllschnecke lässt sich über einen Haltearm schräg stellen. In Transportstellung steht sie hochkant an der Maschine. (Bildquelle: Claßen)

Werkstatt-Tipp: Vom Wohnzimmer über die Werkbank

Unsere Stehlampe im Wohnzimmer hatte einen Schaden und ließ sich nicht mehr dimmen. Ich wollte sie aber nicht wegwerfen und habe hieraus eine bewegliche Beleuchtung für meine Werkbank gebaut. Den Fuß und den Dimmer habe ich demontiert, und der Elektriker hat die Lampe neu verkabelt. Um die Lampe drehen zu können, habe ich aus einer Lenk-Bockrolle das Rad herausgeschraubt und die Montageplatte an der Decke befestigt. Dann baute ich einen Abstandshalter, der etwas schmaler als das zuvor montierte Rad ist. An diesen befestigte ich das Lampenbein. Dadurch, dass die Rollenaufnahmen etwas zusammengezogen werden, lässt sich die Lampe zwar hoch- und herunterziehen, aber es klemmt leicht und bleibt in dieser Position stehen.

Stefan Alterauge, 57489 Drolshagen

Die alte Wohnzimmerlampe wurde mit Hilfe einer alten Bockrolle flexibel über der Werkbank montiert. (Bildquelle: Alterauge)

Rangierhilfe für den Eurorahmen

Da es in unseren Gebäuden eng zu geht und wir durch tiefe Durchfahrten fahren müssen, sind präzise Rangierarbeiten oft mühsam. Um dies zu erleichtern, baute ich eine Rangierkupplung für den Euroschnellwechselrahmen. Die Kupplung ist beidseitig einhängbar und mit der serienmäßigen Verriegelung zu sichern. An der Trägerplatte sind ein Zugmaul sowie eine K50 für Autoanhänger montiert. So lassen sich Anhänger und Co präzise in jede kleine Ecke schieben.

Benedikt Heinze, 31234 Edemissen/Wipshausen

Die Rangiervorrichtung lässt sich links oder rechts am Eurorahmen einhängen. (Bildquelle: Heinze)

Mähfingerhalterung

Am Schneidwerk unseres Claas-Mähdreschers haben wir einen einfachen Halter für Ersatz-Doppelfinger montiert. Jetzt hat man eine gewisse Anzahl immer ordentlich am Schneidwerk verstaut und schnell griffbereit dabei. Der Halter besteht aus einer 2 mm starken verzinkten Stahlplatte und zwei 180 mm langen Schrauben der Größe M10. Damit die Finger nicht verloren gehen, wurden in das Ende der Schrauben Löcher gebohrt, in denen zwei Federstecker eingesteckt werden.

Uwe Kleinn, 33100 Paderborn

Die Ersatz-Mähfinger werden einfach auf die beiden Schrauben aufgesteckt und per Federstecker gesichert. (Bildquelle: Kleinn)
